產品介紹

GD-HJB-500G型標準電壓互感器可對實驗室用戶和現場用戶開展電壓等級220kV/ ～500kV/ 、準確度等級0.05級及以下電壓互感器的檢定校準工作。

產品特點

采用SF6氣體絕緣，結構合理、體積小、質量輕，吊裝方便，保證了運輸后裝置的性能穩定性；
采用了高磁導率的R型鐵芯，提高了硅鋼的額定工作磁密；
在結構設計上采用軟連接與硬連接相結合的方式，提高了互感器的抗震性能；
可供選配的臥式運輸支架為分為左右結構，左支架與互感器器身底板連接，試驗時可不用拆卸，運輸時只需要將右支架插入，與左支架配合緊固即可方便倒放臥式運輸。

技術參數

指標	I型			II型			III型
電壓比
一次端子	A－N			A－N			A－N
二次端子	a 1 －n	a 2 －n	a 3 －n	a 1 －n	a 2 －n	a 3 －n	a 1 －n	a 2 －n	a 3 －n
準確度	0.05	0.1	0.05	0.05	0.1	0.05	0.05	0.1	0.05
尺寸	2560×740×740			2700×740×740			3160×740×740
耐受電壓	370kV			370kV			370kV
使用電壓	1.2U 額			1.2U 額			1.2U 額
額定負荷	0.5VA			0.5VA			0.5VA
使用海拔	<2000m			<3000m			<5000m
重量	440			460			480
說明	1. 準確度為0.05級的變比實際誤差可以滿足0.02級要求； 2. 可以根據用戶的實際需求，在合理范圍內增加相應變比； 3. 臥式運輸支架和四輪底座為可選配置 （表中的尺寸均不帶底座及均壓環） 。

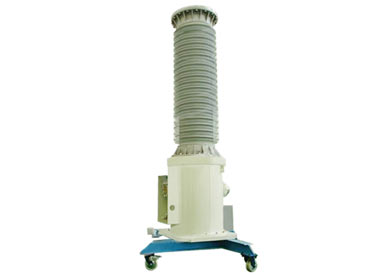

產品圖示

接線圖：
1、檢定500kV及以下電壓等級電壓互感器時，端子圖見圖1所示；

2、校驗線路見圖：
1）、標準PT校PT高端測差接線圖（見圖3）
2）、標準PT校PT低端測差接線圖（見圖4）
3）、標準PT校CVT高端測差（見圖5）
4）、標準PT校CVT低端測差（見圖6）

附1：產品外觀尺寸及吊裝示意圖

互感器及輔助支架的立、臥吊裝。

采用安全適當?shù)牡跹b設備及吊具，吊住互感器套管頂部或法蘭，按箭頭方向立起或放倒，吊裝過程應安全、緩慢、不可野蠻起吊。

氣體壓力與溫度的關系曲線

SF6氣體中水份含量－溫度曲線
